Productos Certificados y Soluciones para Aplicaciones Peligrosas en
los Mercados de Gas y Petróleo
|
La industria petrolera es aun el corazón de la provisión de energía a nivel mundial. Desde la exploración, desarrollo, excavación y producción hasta la transportación de combustible y procesamiento, la confiabilidad, eficiencia y exactitud en el monitoreo y control de sistemas es una etapa muy importante de esta industria. Sin embargo, este tipo de aplicaciones se consideran unas de las más peligrosas y demandantes de cualquier aplicación industrial por lo que requieren productos confiables y robustos para asegurar la eficiencia y la seguridad.
Con el objetivo de cumplir los requerimientos necesarios para los productos que se encuentran en ubicaciones peligrosas, en 1999 la National Electric Code (NEC) y en 1998 la Canadian Electric Code (CEC) ahora reconocen el uso de zonas para la clasificación de áreas peligrosas y definen la certificación para su uso en estas ubicaciones.
Definición de la Certificación – Clase I, División 1 & 2
Las zonas peligrosas son áreas donde pueden existir peligros potenciales (por ejemplo: fuego, explosiones, etc.) bajo condiciones normales o anormales de operación debido a la presencia de gases, vapores, polvos combustibles y líquidos o fibras flamables. De acuerdo a la NEC (National Electric Code), hay tres tipos de ubicaciones peligrosas categorizadas en tres clases: Clase I (gases, vapores y líquidos), Clase II (polvos) y Clase III (fibras y partículas). División 1 significa que el ambiente es normalmente explosivo o peligroso y División 2 significa que no está presente normalmente en una concentración elevada pero puede existir de manera accidental. La clase I está directamente relacionada con mercados y aplicaciones en las áreas de petróleo y gas, tales como: refinerías de petróleo, almacenamiento de gasolinas, áreas de abastecimiento y plantas de gas. De acuerdo a las temperaturas de ignición de las substancias, su presión de explosión y otras características, los gases y vapores de ubicaciones clase 1 están divididas en cuatro grupos divididos por código: A, B, C y D. Las clases de temperatura también existen para designar la temperatura permitida en la superficie de equipo eléctrico lo que les permite operar normalmente en la atmosfera circundante.
Ubicaciones Peligrosas y No Peligrosas

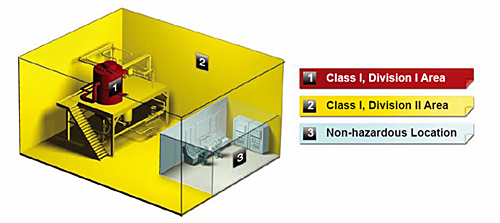

Below
is a conceptual diagram of Class I, Division 1 & 2 hazardous
areas and non-hazardous areas.
Soluciones y Productos Certificados de Advantech
Advantech
leverages over 25 years experience in the automation industry
to design different product offerings and solutions for
reliable use in hazardous locations. Advantech has designed
a series of products which have passed Class I, Division
2 Groups A, B, C, D certification, and Temperature class
is at least T4 (135~200°) which means these products can
to operate normally in a surrounding atmosphere of 135~200°
C. The product offering includes: Human Machine Interface,
Industrial Communication, Embedded Automation Computers,
and Data Acquisition modules.
Monitores Industriales y Controladores
Carrying
industrial automation technology into the oil and gas
industry, Advantech offers industrial monitors;, the FPM
series;, two categories of automation controllers including
embedded automation computers, ; the UNO-1100H series,
; and Programmable Automation Controllers, the APAX series,
to fulfill various application needs. Both the FPM and
UNO-1100H series have passed Class I, Division 2 Groups
A,B,C,D certification, which extends use to hazardous
applications. The UNO-1100H series is fanless, with no
internal cabling and no moving parts, with a wide power
input range and dual Ethernet to assure reliability and
security. The APAX-5000 series integrates control, information
processing and networking in a single controller, which
support powerful control systems and is suitable for non-hazardous
location applications.
Human
Machine Interface
– FPM-8151H Series |
Embedded
Automation Computer
– UNO-1100H Series |
Programmable
Automation Controller
– APAX-5000 Series |
 |
 |
 |
|
Comunicación Industrial
Advantech
provides interconnected solutions with Industrial
Networking, Device Connectivity, and Industrial
Wireless Technology. With industrial-grade product
design, Advantech’s ICOM products have passed the
harsh tests of various vertical markets, such as:
IEC 61850 for substation automation, EN50155 for
railway automation, and UL508 safety for industrial
control equipment. In order to fulfill the connecting
needs of hazardous applications, Advantech offers
a comprehensive range of UL approved Class I, Division
2 Groups A, B, C, D industrial communication solutions,
including Industrial Ethernet Switches, Media Converters,
Serial Device Servers and Modbus Gateways.
|
|
Módulos de Adquisición de Datos
Advantech’s
FM approved remote I/O modules, including repeaters,
converters, and both RS-485-based and Ethernet-based
remote data acquisition modules, provide ideal industrial
automation, control, and measurement solutions for
confronting harsh environments and demanding applications.
What’s more, with wide operating temperatures and
multiple mounting methods, Advantech’s ADAM series
can be implemented in diverse applications, making
the system always connected and reliable. Besides,
Advantech’s ADAM-3000 series consist of very cost-efficient,
field configurable, isolated signal conditioning
modules that can be easily installed to protect
instruments and process signals from the harmful
effects of most electrical interferences. |
Advantech’s
CID2 certified product solutions are well suited to fitting
the demanding requirements of various oil and gas applications,
such as oil field drilling, pump station monitoring, oil
pipeline monitoring, tank storage monitoring, and fueling
station management. Furthermore, Advantech’s standard
product offerings can be used in non-hazardous locations,
such as facility control and management for the oil and
gas industry. Advantech is always your best component
partner to go into vertical markets.
|
